PEMBUATAN ANTENE PARABOLIC FOR WIFI

            Dilatar belakangi penasaran karena ingin mengakses hotspot yang berjarak kurang lebih 1km dari rumah, meskipun sebenarnya dirumah sudah ada speedy adsl,tapi karena penasaran aku mencoba menggunakan usb wifi Tp-link WN 422 yang ada antene bawaanya,antene bawaan kulepas diganti dengan antene biquad,tentunya dengan menambah kabel pigtail plus usb cable extension dari kabel utp,(punyaku sepanjang 13 meter) ,tinggi tiang penyangga 6meter tapi sinyal hotspot tidak terdeteksi,tambah penasaran aku, maka ku putuskan untuk mencoba menggunakan parabola ,karna tidak punya parabola maka aku  membuat sendiri parabolanya dengan diameter sekitar 100cm,dengan antene biquad kuletakkan dititik fokusnya
           Bahan yang dibutuhkan antara lain:
  • 1 lonjor pipa aluminium daiameter sekitar 8mm( 6 meter )
  • kawat kassa aluminium sekitar 1 meter persegi
  • plat aluminium/seng secukupnya
  • paralon 4dim untuk bungkus usb plus antene biquad sekitar 30cm
  • dop tutup paralon 4 dim 2 buah
  • lain lainya tergantung improvisasi dari rekan rekan sekalian
Gb 1
Potong 12 bagian pipa aluminium 8mm sepanjang kurang lebih 50cm ( jari jari parabola) jadi total pipa aluminium yang digunakan 50cm x 12= 600mm( 6meter ) Gb 1.
 Gb 2

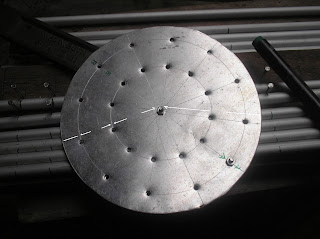

  1. Potong plat aluminium jadi bulat dengan diameter kurang lebih 15-20cm dan bagi dengan penggaris busur jadi 12 bagian masing masing bersudut 30,kemudian bor dititik untuk rib aluminium parabola masing masing 2 titik.Gb 2
  2. kemudian bor pipa aluminium sesuai lobang yang kita buat di diplat bundar tadi plus beberapa untuk penyangga rib parabolanya, Gb3

     Gb 3

      1. Setelah ke 12 pipa alm 8mm dibor, kemudian yang terpenting buat alat pembengkok pipa aluminium made in alri( aku) dari papan kayu agar ke 12 pipa aluminium bengkok seragam,gambar pembengkok sederhana yang saya buat seperti Gb 4

        pipe bending made in alri Gb 4
        cara kerja pipe bending Gb 5

        1. penggunaan alat ini tinggal ditekan dan dorong maju mundur sampai pipa bengkok seperti yang kita inginkan,lakukan satu persatu pada ke 12 potongan pipa Gb.5
        2. Tahap selanjutnya ialah menggabungkan ke 12 potongan pipa dengan plat bundar aluminium dengan cara dimur baut kecil seperti pada Gb 6. setelah selesai maka tampak rib dasar dari parabola yang akan kita buat
          Gb 6
        frame dasar parabolic wifi
        GB 7
                                                                 Gb 8
        Sebagai gambaran kasar setelah jadi kira kira seperti ,Gb 9 dibawah
Gb9
  1. Setelah kerangka parabola terbentuk tahap selanjutnya adalah memasang kawat kassa aluminium,dengan menjepit kassa dengan plat tipis aluminium yang di baut pada kerangka rib.Gb 9 kassa plus penyangga biquad antene plus usb wifi sudah terbungkus pvc paralon 4 dim,telah terpasang.

    Gb 9
    . setelah memasang kawat kassa tahap berikutnya menghitung titik fokus parabola dengan rumus f=D²/16d (diameter kwadrat dibagi 16 kali kedalaman parabola)
  2. Setelah titik fokus ditemukan potong pipa paralon 1/2 atau 3/4 dim ,untuk menyangga biquad antene plus USB WIFI wn 422,Gb 10( adalah antene biquad plus reflektor plus rp- sma conector)
  3. Pada gambar 11 adalah pemasangan biquad antene plus usb pada penyangga pvc,yang siap dimasukkan ke selongsong pvc 4 dim agar tahan air dan cuaca
     Gb 10
    Gb 11

    1. Selanjutnya adalah foto setelah antene parabola jadi Gb 12
    2. Untuk lain lainya silahkan teman teman berimprovisasi sendiri ya,
       Gb 12

      BIQUAD ANTENE PLUS REFLECTOR
      USB WIFI AND BIQUAD ANTENE

      TIANG PENYANGGA FOCUS
      CLAMP TIANG PENYANGGA
      INSIDE FOCUS PARABOLIC WIFI
      Sekian dulu semoga sedikit catatan ini dapat membantu rekan rekan sekalian terima kasih dan mohon maaf ,atas segala kekurangan.
