Perbaiki DVD Player yang No Disc

Perbaiki DVD Player yang No Disc rusak tidak bisa baca kepingan dvd - mungkin faktor kebetulan kemaren bisa betulin TV LG dimana warna pada layar tidak sempurna alias dominan merah, atau memang dewi fortuna sedang berpihak, saya bisa betulin tv yg sudah dicek oleh beberapa teknisi silahkan baca cara perbaiki tv lg dominan warna merah, dan kali ini saya diberi kerjaan lagi buat betulin DVD Player yang tidak bisa baca kepingan atau piringan DVD, pada display dvdnya sendiri tertulis NO-DISC begitu juga pada layar tvnya juga no disk padahal didalam sudah dimasukkan kepingan dvdnya dari yg jelek sampai dengan dvd baru hasilnya tetap saja tidak bisa terbaca seperti kosong.

Berbicara DVD Player menurut saya semua sobat pasti sudah tahu yang saya maksud, apalagi saat ini banyak sekali merek dan type dvd player yang beredar dipasar dari harga yang murah hingga harga yg mahal
Cara memperbaiki dvd player sendiri yang tidak bisa baca piringan disk atau mungkin ada yg bilang kaset, atau apalah namanya, artikel sebatas pengalaman yg saya tau dan coba menuliskannya diblog ini sebatas berbagi bagi teman-teman pemula, untuk mereka yg sudah ahli tentu artikel ini tidak ada apa-apanya jika dibandingkan dengan pengalaman dan pengetahuan mereka, dan berharap ada rekan-rekan pakar dapat memberikan pengalaman yg jauh lebih menarik dan berguna, guna belajar memperbaiki / mengatasi sendiri kerusakan-kerusakan yg terjadi pada peralatan elektronik rumah tangga sebelum memperbaikinya ketempat service, agar lebih mengenal lebih jauh komponen elektronik pada dvd player.

Beberapa kasus yang umum terjadi pada DVD player :
  • DVD Menyala tapi tidak bisa baca Disk DVD
  • Menyala tidak bisa baca Disk VCD/MP3
  • Menyala tapi pilih-pilih kaset / disk
  • Menyala tapi tidak tampil dilayar TV
  • Mati Total
  • Dan lain-lain

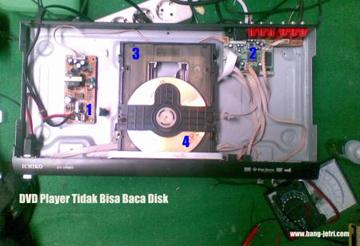

 Penulisan artikel kali ini dibatasi sebatas memperbaiki dvd player yang sering no disk / tidak baca kepingan disk, sebelumnya kita perlu mengetahui bagian-bagian dari dvd itu sendiri perhatikan gambar print screen dibawah ini, mungkin saja gambar dibawah ini tidak semuanya sama seperti dvd player yg sobat miliki.

dvdplayer

Jika menemukan kendala atau kasus dvd player tidak bisa baca disk, buka penutup dvd player sebelum membukanya pastikan colokan listrik /  arus dari jala-jala pln tidak terpasang, seperti terlihat pada gambar diatas Power Supply, Mpeg, dan Mekanik disk.

Powersupplydvd

Power Supply DVD berfungsi sebagai pengubah arus bolak-balik (AC) menjadi arus searah atau ada juga yg bilang dengan adaptor, dulu power VCD menggunakan travo sedangkan sekarang penggunaan travo linier sudah semakin berkurang, hampir semua peralatan elektronik menggunakan switching sebagai supply, pemakaian arus listrik lebih irit, bentuk lebih kecil dan lebih tahan, kuat arus yang keluar bisa dikatakan stabil.

Tegangan atau catu daya yang keluar dari power supply tersebut bervariasi tergantung dari dvd playernya sendiri, umumnya + 5 VDC, +12 VDC dan - 12 VDC bahkan ada juga yg lain, ada juga yg hanya menggunakan tegangan sebesar 5 volt saja.


mpegdvd

MPEG, bagian ini termasuk bagian yg paling penting pada DVD / VCD / MP3 / MP4 player atau bisa kita katakan sebagai otaknya, yg mengendalikan menerjemahkan memproses data hasil pembacaan optic juga perintah-perintah lainnya.Mpeg yang banyak diberedar menggunakan chipset MT1389D.

Mekanik secara teknis saya sendiri tidak tau apa namanya sebut saja "MEKANIK", didalam mekanik tersebut terdapat motor yg berputar dan memutarkan kepingan disk, juga ada Optic yang berfungsi membaca semua data yg ada pada kepingan.

dvdmotor

Motor pemutar CD, perhatikan gambar diatas dimekanik ini menggunakan motor dc atau ada juga yg bilang dinamo ada tiga motor : motor yang berfungsi untuk menggerakkan posisi optic, motor berfungsi untuk memutar piringan disk dan motor untuk membuka dan menutup pintu.selain motor pada mekanik juga terdapat beberapa sensor ada yg menggunakan photo dioda dan ada juga menggunakan switch biasa, dimana fungsinya untuk memberitahu batas-batas gerak atau putar dari motor-motor yg terdapat didalam mekanik tersebut.

kerusakan yg biasa terjadi pada motor diatas biasanya poros atau as tidak dapat berputar seperti biasanya, tidak normal bisa disebabkan karena poros ngjem sehingga as tidak dapat berputar ada juga yg berkarat kotor terkena debu bisa juga karbon dan cincin didalam motor sudah habis / aus.

jika hal tersebut terjadi pada motor penggerak pintu disk, kemungkinan pintu tidak bisa terbuka atau tertutup, jika terjadi pada motor penggerak optic bisa dipastikan optic tidak dapat membaca data yang ada pada piringan,

 Perbaiki DVD Player rusak No Disc kemungkinan bagian yang rusak dan diperiksa :
  1. Power Supply cek tegangan yg keluar bisa saja tegangannya tidak stabil, lihat beberapa kapasitornya terkadang ada yg membengkak, sehingga supply tegangan yg dihasilkan tidak baik dan mempengaruhi kerja impeg, terutama pada tegangan + 5 Volt pastikan tegangan tidak kurang dari 4,5Volt.
  2. Coba perhatikan opticnya, dengan melepaskan kepingan vcd / dvdnya dan nyalakan powernya lihat apakah optic mengeluarkan sinar berwarna merah (hanya beberapa saat), jika tidak sama sekali kemungkinan kerusakan ada pada optic atau mpegnya.
  3. Masukan kepingan CD kedalam drive pemutar dan lihat sewaktu disk dimasukkan, apakah kepingan berputar atau tidak, jika tidak perhatikan motor penggerak bisa saja ngejem, semprotkan motor dengan pembarsih contact cleaner atau WD40, ukur tegangan buat motor jika tegangan ada dan motor rusak kemungkinan sikat atau cincin motor rusak solusinya ganti motor tersebut.
  4. DVD Player bisa baca MP3,VCD dan CD untuk memastikan kerusakan no disc, coba tes satu persatu dengan memasukan kepingan dari yang terendah, misal coba tes dengan menggunakan CD (compact disk), kemudian coba dengan kepingan VCD juga  MP3 Disk dan terakhir DVD, gunakan kepingan disk yang baik / kalau dapat disc original beberapa kasus no disk disebabkan optic sudah lemah pembacaan sudah tidak fokus, bisa dibilang pilih-pilih kaset.
  5. Jika keadaan motor penggerak baik, dan power supply dalam keadaan baik coba periksa transistor 8850 yang terdapat pada impeg bisa saja short / rusak.
  6. Kerusakan terakhir pada bagian ic yg terdapat diboardnya mpegnya.
Cara memperbaiki dvd player yang rusak tidak bisa baca data pada piringan disk vcd/mp3/dvd diatas sebagai refrensi tambahan buat sahabat yg hendak mencoba menganalisa kerusakan yg terjadi pada dvd player sebelum memperbaiki
